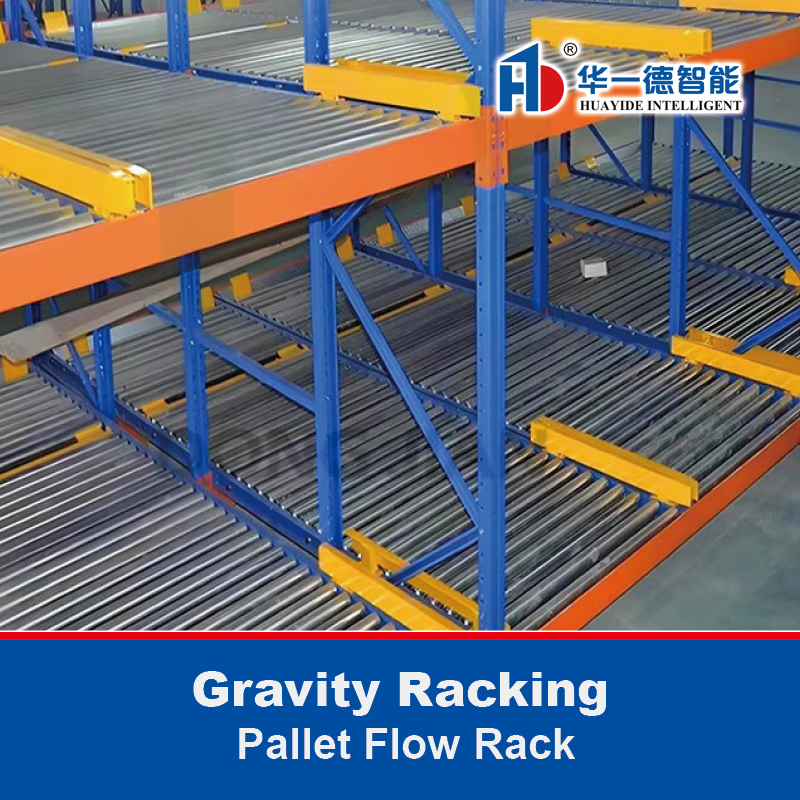

Gravity racking Pallet flow rack Warehouse Storage rack

Zwaartekrachtstelling

——

Zwaartekracht Flow Palletstelling

—

Zwaartekrachtstelling is het afgeleide type van de palletstelling.

Het maakt gebruik van een rollenbaan of een bodemwielbak, en de baan is schuin (ongeveer 3°), en de first-in-first-out van de goederen wordt gerealiseerd door gebruik te maken van de zelfzwaartekracht van de goederen.

Het is geschikt voor het opslaan van grote hoeveelheden en hetzelfde type goederen. De ruimtegebruik is zeer hoog, vooral geschikt voor het opslaan van goederen die een bepaalde garantieperiode hebben en niet geschikt zijn voor langdurige achterstanden.

Zwaartekrachtstelling · Magazijnstelling · Gemaakt in China

Zwaartekrachtstelling, vanwege zijn inherente kenmerken, stelt hogere eisen aan de stabiliteit en veiligheid van de gehele structuur wanneer pallets van een hoogte glijden. Onze professionele ingenieurs hebben veel beschermende maatregelen geïmplementeerd in overeenstemming met nationale normen om risico's te voorkomen. De details zijn als volgt:

Rollers: We gebruiken een reeks D60*2-12 elastische as-gemonteerde rollers met gegalvaniseerde oppervlaktebehandeling, die slijtvast zijn en hun levensduur verlengen.
Dempingsrollers (snelheidsregelaars): Deze worden samen met de rollers op de baan geplaatst en worden voornamelijk gebruikt om te voorkomen dat items in de zwaartekrachtstelling versnellen als gevolg van de zwaartekracht. Hoe zwaarder het item, hoe hoger de snelheid en hoe groter de remkracht die door de dempingsrollers wordt geleverd. Dit zorgt ervoor dat items langzaam langs de baan bewegen met een stabiele snelheid van niet meer dan 0,3 meter per seconde, waardoor de veiligheid van zowel de items als de operators wordt gewaarborgd.
Balken: De voor- en achterbalken zijn verbonden met de kolommen met behulp van verdikt hoogwaardig hoekstaal (10 mm dik), terwijl de middelste balk hoogwaardige kokerbalken gebruikt. Dit verbetert de algehele stabiliteit van de stelling en ondersteunt effectief de rollerbeugels.
Rollerbeugels: We gebruiken 80*40*3.0 C-vormig koudgewalst staal, met zeer sterke en verdikte stalen buizen (3 mm dik) om een sterkere ondersteuning voor de rollers te bieden. Stevige baanbeugels zorgen ervoor dat de rollers tijdens het gebruik niet vervormen.
Geleideplaten: Deze beperken de pallets tot de juiste positie wanneer heftrucks goederen plaatsen, waardoor onverwacht glijden of vallen van goederen tijdens het verplaatsen wordt voorkomen, waardoor de operationele veiligheid wordt verbeterd.
Scheiders: Deze scheiden aangrenzende goederen op het afleverpunt, zodat het volgende item pas naar het afleverpunt kan worden verplaatst nadat het eerste item is verwijderd. Dit voorkomt interferentie en kruiseffecten tussen goederen, waardoor elk item op het juiste moment soepel kan worden geëxtraheerd, waardoor de soepelheid van het afleverproces wordt verbeterd.
Framebeschermer: Dikkere en hogere Framebeschermer (4,0 mm dik) bieden een extra beschermlaag voor de stelling, waardoor schade en vervorming veroorzaakt door aanrijdingen van heftrucks met de stelling worden voorkomen.
Nivelleerplaten: Geïnstalleerd aan de basis van het frame met behulp van hoogwaardige expansiebouten, deze maken de aanpassing van de kantelhoek van de stelling mogelijk, waardoor de soepele beweging van goederen wordt gewaarborgd.

Zwaartekrachtstelling · Magazijnstelling · Gemaakt in China

Zwaartekracht flowstelling bestaat uit de volgende componenten:

—

Frame: Het frame is een van de basiscomponenten van de structuur. Het bestaat uit staanders, schoren, voetplaten en enkele vloerbevestigingselementen.
Balk: Balken worden horizontaal geïnstalleerd. Ze verbinden de frames met elkaar en ondersteunen het laden van goederen. In zwaartekracht flowstellingen ondersteunen de balken de rollers zodat goederen in het systeem kunnen bewegen.
Palletgeleiding: Het helpt operators om af te wijken van hun juiste koers bij het storten van unitladingen op de rollenbaan. Bovendien voorkomen ze potentiële impacten die de structuur kunnen beschadigen.
Rollers: Het is een essentieel element in zwaartekracht flowstellingen. Het maakt het hele systeem FIFO. Pallets of dozen kunnen door de zwaartekracht op rollers van de hoge kant bewegen.
Rollenbanen: Vervaardigd uit zeer sterke, dikwandige stalen buizen (3 mm dik), deze banen zijn verbonden met de balken en hebben doorgaans een helling van 3°-5°.
Palletscheider: Geïnstalleerd aan het einde van de uitgang van de stelling, isoleert het aangrenzende goederen binnen dezelfde rijstrook. Wanneer het eerste item wordt verwijderd, kan het volgende item vervolgens naar het koppelingsmechanisme van de uitgang worden verplaatst.
Remrollers: Het is een veiligheidselement dat langs de rollenbaan wordt geplaatst. Het regelt de snelheid van één unitpallet van het ene uiteinde van het frame naar het andere.
Palletstops: Het is de component die zich aan het einde van de rollenbaan bevindt. Het is mogelijk om de beweging van de pallet te stoppen. Dit betekent dat de pallet de voorste positie heeft bereikt en klaar is om te worden verwijderd.

Zwaartekrachtstelling · Magazijnstelling · Gemaakt in China

Componenten:

—

1. Staand frame: 80×60×2.0, 90×70×2.0, 100×70×2.0, 120×95×2.0-2.5mm, etc.
2. Kokerbalksectie: 80×50×1.5, 100×50×1.5, 110×50×1.5, 120×50×1.5-2.0, 140×50×1.5-2.0, 160×50×1.5-2.0, 180×50×2.0mm, etc.
3. Horizontale & diagonale schoren, staande voetplaten, veiligheidsvergrendelingspennen, bouten & moeren, ankers en alle benodigde componenten.

Zwaartekrachtstelling · Magazijnstelling · Gemaakt in China

Afwerking

—

Hoogwaardige poedercoating afwerking.

Zwaartekrachtstelling · Magazijnstelling · Gemaakt in China

Technische parameter

—
